Деревянное перекрытие между этажом и холодным чердаком

Чердачное перекрытие – как правильно обустроить чердак частного дома

При строительстве частного дома до обустройства чердака дело доходит в последнюю очередь. Так как свободного места всегда не хватает, это помещение обычно используется для организации сезонного хранения вещей, обустройства жилой мансарды или установки необходимого оборудования.

В зависимости от характера использования пространства и выбирается устройство чердачного перекрытия, материал, из которого оно собирается, в также несущая способность. В этой статье мы расскажем, как правильно оборудуется чердак частного дома.

Каким должно быть чердачное перекрытие?

Перекрытие чердака или мансарды должно выполнять четыре важных функции:

  1. Устойчивость к нагрузкам от 150 до 300 кг/м2. Учитываются внешние нагрузки, вес кровли и внутренние нагрузки (люди, мебель, перегородки, техника и пр.). Расчет зависит от эксплуатации чердака. Если помещение нежилое, то можно рассчитывать на минимальные нагрузки, для мансарды перекрытие должно выдерживать в среднем 250 кг/м2, а для жилого этажа – не менее 300 кг/м2.
  2. Изоляция шума. Хорошая шумоизоляция минимизирует звуки дождя, града, ветра и ваши шаги, если вы решите посетить чердачное помещение.
  3. Сохранность тепла, которое всегда устремляется вверх и теряется при плохой теплоизоляции перекрытий. Поэтому еще один важный нюанс при обустройстве перекрытия чердака – выбор качественного теплоизоляционного материала.
  4. Изоляция от влаги и пара, препятствие накапливанию конденсата, развитию микроорганизмов, насекомых, плесени и гнили в слоях перекрытия.

Как определить устойчивость к нагрузкам:

Начиная крыть чердак по деревянным балкам, мы должны быть уверены в качественной основе, то есть, надежности самих балок перекрытия.

Из чего состоит?

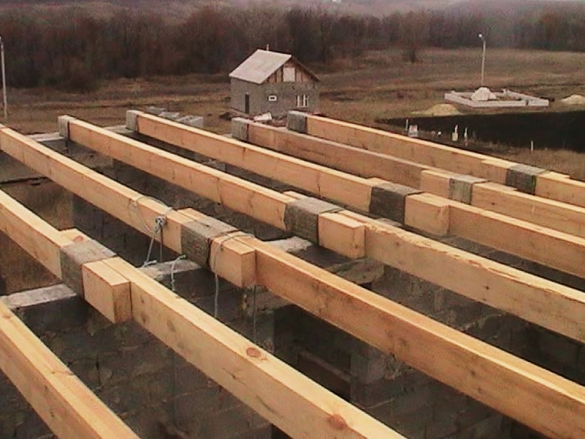

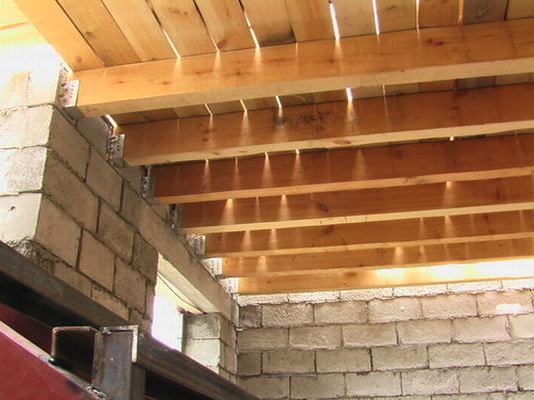

В основе любого межэтажного перекрытия, будь то подвал или чердак, лежат крупнокалиберные балки, на которые накладывают так называемый пирог из настила, утеплителя и внешней отделки. Разница между устройством чердака и подвала лишь в сечении балок. Для чердака нужны более прочные балки, особенно если речь идет о теплом помещении, на котором будет стоять мебель и ходить люди.

Для холодного перекрытия стандартом является брус или другие варианты балок сечением 100х150. Меньшую толщину использовать нецелесообразно и небезопасно. Для более прочного перекрытия можно использовать балки 100х200. Они тяжелее, но их понадобится меньше, поскольку шаг можно увеличить со стандартных 60 см до 1,5 м.

Далее прокладывают пароизоляцию со стороны нижней комнаты, забивая ее черновым потолком, например из ОСП плит. Со стороны чердака прокладывают утеплитель, гидроизоляцию и создают черновой чердачный пол.

В другом варианте можно использовать балки из металла, например, двутавровые. Они более прочные, но при их использовании страдает теплопроводность всего пирога. Металл имеет высокую теплопроводность, что повысить затраты на утепление.

Еще один вариант чердачного перекрытия – бетонные плиты, которые кладут готовыми на несущие стены дома. Плюс железобетонного перекрытия в высокой прочности, отсутствии необходимости прокладывать пароизоляцию. Минус – оно холодное и тяжелое, а также дорогое и трудозатратное с точки зрения монтажа.

Минераловатный утеплитель

Для того чтобы сберечь тепло, материал нужно разместить между паро и гидроизоляционными пленками. Пароизоляция защищает от влажных масс воздуха, которые образуются в жилых помещениях у потолка, особенно на стыке со стенами. Вторая прослойка предохраняет вату от попадания воды с крыши сквозь микротрещины и прорехи в кровле.

Утепляют чердачное помещение дома чаще всего со стороны пола, нежели – потолка нижнего этажа. Для этого минеральная вата является надежным, недорогим изолирующим материалом с большим сжатием, позволяющим прикрыть поверхность не только пола, но и балок разной формы. Продается такое утепление рулонами или плитами разной толщины.

При этом он обладает следующими достоинствами:

  • Бюджетная стоимость.
  • Простота при монтаже.
  • В таком утеплителе не заводятся грызуны.
  • Высокая пожаробезопасность материала.
  • Возможность изолировать любую неровную поверхность.

В то же время при работе с минеральной ватой необходимо принимать меры защиты: одевать плотную одежду, работать в очках и защитных перчатках, а также желательно использовать респиратор.

Значение пароизоляции и способы её монтажа

Пароизоляция чердачного перекрытия обеспечивает сохранность деревянного перекрытия. Она продлевает срок эксплуатации кровли, способствует созданию оптимального микроклимата в жилых помещениях, забирая излишнюю влагу, и препятствует потери тепла. Выбирать материал для пароизоляции следует тщательно, без намерений сэкономить.

Пароизоляционный материал имеет разную структуру сторон. С одной стороны шероховатая поверхность впитывающая влагу, другая сторона с плёнкой препятствует проникновению влаги в теплоизоляционный слой.

Пароизоляция укладывается как уже понятно, между потолком и утеплителем в чердачные перекрытия. Используются материалы:

  • полиэтилен;
  • полипропилен.

Армированные специальной сеткой полотна могут иметь перфорацию. Можно использовать и не перфорированную плёнку, оставляя при укладке зазоры. Армированная плёнка имеет металлизированную поверхность. Стелется плёнка вниз металлизированной поверхностью, чтобы отражать потери тепла.

Слой, состоящий из волокон, впитывает влагу, испаряя её затем естественным путём. Материалы отличаются прочностью, стойкостью к ультрафиолетовым лучам.

Читать еще:  Гидроизоляция пола перед стяжкой

Существуют также другие пароизоляционные материалы, которые можно использовать, обустраивая перекрытие чердака по деревянным балкам, пароизоляцией. Это лаки и мастики, асфальтовые, битумные, битумно-кукерсольные. Сегодня такие материалы редко используют, предпочитая нетканые полотна синтетического происхождения. Это так называемые «дышащие мембраны», способные пропускать влагу, воздух, многослойные, однослойные, оснащённые алюминиевой фольгой.

Материал кладут с нахлестом на стену на 20см, крепят степлером, шероховатой стороной вниз.

Видео по теме:

Технология работ

Самым эффективным будет утепление межэтажного перекрытия, если оно выполняется в процессе строительства. Именно в этом случае можно учесть все тонкости и применить все доступные материалы.

Если межэтажное перекрытие еще не готово, а только представляет собой набор деревянных балок, уложенных на несущие стены, необходимо смонтировать на нижней поверхности слой пароизоляции, а после этого подшить потолок нижнего этажа. В результате, если смотреть на перекрытие со стороны верхнего этажа, оно будет представлять собой несколько длинных коробов, образуемых балками и покрытием потолка.

Вот в эти короба и нужно уложить утеплитель. После того как материал будет уложен в пространство между балками, его необходимо накрыть вторым слоем пароизоляции. Листы или полотнища необходимо соединить между собой внахлест и проклеить. Сразу по верхнему слою пароизоляции монтируются лаги, на которые впоследствии будут укладываться доски пола верхнего этажа.

Если же делать утепление готового межэтажного перекрытия, как это часто бывает во время капитального ремонта жилых домов, утеплитель придется монтировать с нижней стороны перекрытия. Для этого со стороны потолка нижнего этажа или подвала устраивается каркас по деревянным брускам или металлическим профилям. Между элементами каркаса при помощи специального крепежа закрепляется утеплитель. Далее по каркасу вплотную к утеплителю монтируется нижний слой пароизоляции и потолочное покрытие.

Правильно выполненное утепление будет защищать от морозов, от жары в летнее время, обеспечит хорошую звукоизоляцию.

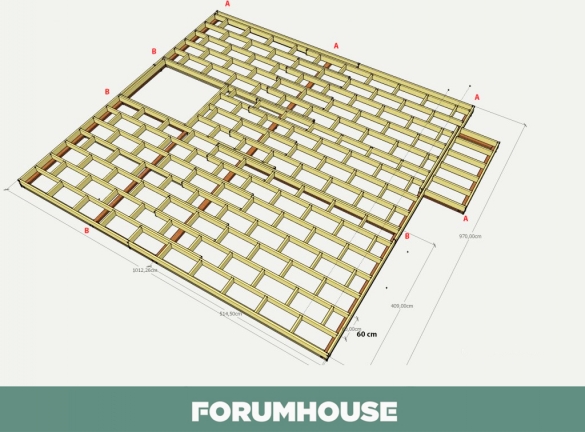

Деревянные балки перекрытия — размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

  1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
  2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

  • Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.
  • Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Выбор утеплителя

Способы утепления потолка верхнего этажа перекрытия по балкам в частном доме очень разнообразны. При выполнении работ своими руками утеплитель укладывается между лагами и обеспечивает надежную теплоизоляцию и шумозащиту. Существует множество вариантов утепления конструкции, самыми распространенными из них стали:

  • утепление минватой;
  • укладка по деревянным балкам пенополистирола (пенопласта или пеноплекса);
  • засыпка керамзитом;
  • утепление опилками;
  • заполнение пространства потолка пеной.

Каждый из этих вариантов имеет свои особенности и достоинства.

Читать еще:  Подробный алгоритм расчета балок перекрытия

Утепление минватой между лагами

Минераловатный утеплитель

Материал выпускается в двух исполнениях: плиты и рулоны. Утепление перекрытия чердака минватой имеет следующие преимущества:

  • отличные теплозащитные характеристики;
  • устойчивость к воздействию огня;
  • низкое водопоглощение;
  • устойчивость к химическим реагентам и биологическим повреждениям;
  • долгий срок службы.

При утеплении минватой своими руками необходимо помнить о технике безопасности: рабочие должны иметь спецодежду, маски и перчатки для предотвращения попадания частичек материала на кожу и в легкие. Для утепления перекрытия сверху отлично подойдут жесткие плиты, а для защиты потолка снизу лучше использовать рулонный материал. Более подробно о защите конструкций с помощью этого материала можно узнать в статье «Утепление перекрытия минватой».

Пенопласт

Одним из наиболее распространенных материалов для теплоизоляции стал пенопласт. Он заслужил место в тройке лидеров благодаря очень привлекательной цене. Использование этого утеплителя в индивидуальном доме дает следующие преимущества:

  • высокая степень защиты;
  • устойчивость к гниению и возникновению плесени и грибка;
  • низкая степень водопоглощения;
  • удобство монтажа и отсутствие необходимости в сложных инструментах и защитных средствах;
  • небольшой вес материала не допускает излишней нагрузки на конструкции и позволяет проводить утепление снизу.

Материал подходит для утепления потолка верхнего этажа благодаря своей низкой паропроницаемости. К недостаткам можно отнести низкую прочность и риск рассыпания на отдельные шарики при одновременном воздействии влаги и низких температур. Помимо этого пенопласт относится к горючим материалам, что не очень желательно при возведении деревянного здания. Подробно о работе с этим видом материала можно узнать в статье «Утепление пола пенопластом».

Экструдированный пенополистирол

Монтаж своими руками осуществить достаточно просто. Подробно этот вопрос рассмотрен в статье «Утепление пола пенополистиролом». В тексте рассмотрены варианты использования как пеноплекса, так и пенопласта для разных типов конструкции перекрытия.

Для людей, которые решились возвести собственный деревянный дом, обычно важной является натуральность материалов. Здесь пеноплекс, как и пенопласт, проигрывает другим видам утеплителя из-за искусственного происхождения.

Керамзит или опилки

Утепление деревянного перекрытия

Если решено использовать в доме полностью натуральные материалы, эти два вида утеплителя станут незаменимыми помощниками. Они не обладают высокими теплозащитными характеристиками, как предыдущие типы, но обеспечивают надежную защиту от холода при достаточной толщине слоя. Опилки можно получить практически бесплатно, керамзит также относится к недорогим материалам.

Утепление чердачного перекрытия может проводиться непрофессионалами и не требует специальных навыков. Ограничением применения являются физические особенности данных материалов: они не могут использоваться для теплозащиты снизу.

Подробнее об этих видах теплозащиты своими руками можно прочитать в статьях «Утепление пола опилками» и «Утепление пола керамзитом».

Пена для теплозащиты

Пенополиуретановый утеплитель достаточно новый материал в строительстве. При самостоятельном возведении здания этот способ может обеспечить высокую скорость работ и надежную защиту от холода. Об утеплении здания, в том числе и чердачных перекрытий, пеной можно прочитать в статье «Пена для утепления пола».

Это предоставляет большой выбор материалов для утепления и значительно сэкономить на строительстве.

Утепление деревянного перекрытия производится между лагами, поэтому не требует от теплозащитного материала высокой прочности: основную нагрузку от людей, мебели и оборудования возьмут на себя доски или брус.

Большой процент тепловых потерь происходит именно через перекрытие верхнего этажа, поэтому так важно грамотно выбрать утеплитель и соблюдать технологию укладки.

Рекомендуем посмотреть информативное видео с исчерпывающей информацией по теме:

  • Утепление

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

  • Самостоятельное возведение крыши частного дома
  • Как обычная пластиковая бутылка может справиться с засором в ванной или туалете?

—>

Устройство конструкции

Перекрытие под чердаком, одновременно являющимся вторым этажом в доме, обязательно имеет повышенную прочность и должно переносить значительные нагрузки. СНИП диктует определенное сечение применяемых балок или ширину панелей, их шаг. Во внимание принимается масса самих изделий и величина внешней нагрузки.

Иногда свод создается из двутавровой балки, дополненной деревянными полками и стенкой из ориентированной плиты. В чердачных перекрытиях пространство между балками заполняется утеплителем и пароизоляцией со стороны потолка помещения. Утепление периметра обычно делается пенополистиролом.

Стропильная система обязательно должна быть жесткой, поскольку усилия сдвига и распора не могут деформировать конструкцию. По схеме это устройство напоминает треугольник. Из всех видов древесины лучше всего подходят хвойные породы высших сортов с влажностью максимум 17%. Рекомендуется избегать заготовок, содержащих сучки и трещины. Твердые лиственные деревья используют для:

  • прогонов;
  • подушек;
  • мауэрлатов.

Самым сложным узлом считается закономерно стропильная ферма, которая содержит наряду со стропилами стойки, раскосы и растяжки. Монтировать все эти части требуется так, чтобы нагрузка не приходилась на стены. По правилам только внешние стены могут принимать эту нагрузку, но и там вектор приложения силы должен быть строго вертикальным. Показываемое на схемах и чертежах расстояние между фермами должно быть именно таким, какое следует из расчетов.

Читать еще:  Пароизоляция и гидроизоляция потолка в деревянном перекрытии

Проще всего обустроить стропильную систему под односкатной кровлей, наклоненной под углом 14 — 26 градусов.

В маленьких домах с пролетом максимум 5 м используют наслонный тип стропил. Такая конструкция одновременно опирается и на наружные, и на внутренние стены (если они есть).

Ошибки при обустройстве чердака

1. Утеплитель уложен непосредственно на подшивной потолок

Водяные пары неизбежно будут просачиваться в толщу утеплителя, что негативно отразится на его свойствах. Кроме того, в потолке неизбежны щели, через которые частицы утеплителя и/или выделяемые им химические вещества будут проникать в комнаты. Перед монтажом утеплителя дощатые потолки или черновые накаты по балкам обязательно застилают сплошным ковром тонкослойной рулонной пароизоляции с перехлёстом полос не менее 10 см.

Общая схема утепления чердачного перекрытия. Фото: Rockwool

2. Слой утеплителя слишком тонок

К чердачному перекрытию предъявляют такие же требования по теплоизоляции, как к мансардной крыше. Соответственно толщина минераловатных плит или напыления из целлюлозной ваты или полиуретановой пены должна быть не менее 200 мм (если ориентироваться на североевропейские нормы, то 300 мм), плит пенополистирола низкой плотности — как минимум 150 мм. Кстати, при утеплении пенополистиролом стыки листов и их примыкания к деревянным балкам нужно герметизировать монтажной пеной.

3. Утеплитель не защищён от выветривания

Данный пункт касается волокнистых материалов, структура которых со временем разрушается потоками воздуха. Минеральную или целлюлозную вату необходимо затянуть сверху рулонной паропроницаемой гидроизоляцией.

Сосульки на карнизах — верный признак недостаточного утепления чердачного перекрытия. Фото: Владимир Григорьев

4. Не обеспечена вентиляция чердачного пространства

Водяные пары так или иначе проникают на чердак, и в холодную погоду конденсируются на обрешётке, вызывая её гниение. А в летний зной воздух под крышей очень сильно нагревается и сквозь мельчайшие щели и неплотности в перекрытии «перетекает» в комнаты второго этажа, где тоже становится жарко. Чтобы избежать этих неприятностей, нужно организовать интенсивное проветривание чердака. Сегодня большинство специалистов считает, что, чердачную крышу, как и мансардную, следует оборудовать перфорированными карнизными софитами и вентиляционным коньком.

Фронтонных слуховых окон часто бывает недостаточно для вентиляции чердака. Фото: MidAmerica

5. Передвижение возможно только по балкам и положенным кое-где доскам

Чердачное пространство можно использовать для прокладки коммуникаций, установки инженерного оборудования (то и другое иногда нуждается в ревизии) и хранения вещей, например сезонного спортивного инвентаря. Но для этого нужно сделать передвижение по чердаку удобным и безопасным, а значит, не обойтись без пола, для которого подойдут обрезные и необрезные доски толщиной от 35 мм или прочные листовые материалы (фанера, ОСП и др.).

Перфорированные софиты обеспечивают интенсивный и равномерный приток воздуха. Фото: FineBer

6. Не предусмотрены комфортный подъём не чердак и освещение

Даже если вы не используете чердак как кладовую, туда всё же иногда приходится подниматься — для ревизии конструкций крыши, дымовых или вентиляционных труб. Причем необходимость попасть на чердак может возникнуть срочно (предположим, вы почувовали запах гари и перегретого металла возле дымохода). Отправившись в сарай на поиски стремянки, вы потеряете драгоценные минуты. Поэтому имеет смысл обзавестись стационарной лестницей или специальной складной «невидимкой». И конечно, нельзя забывать об освещении — в идеале оно должно включаться автоматически (схемы с датчиком движения или герконом на люке).

Вентиляционный конёк, изначально разработанный для мансардной крыши, сегодня часто применяют и в домах с холодным чердаком. Фото: Klöber

Утепление балочного перекрытия

Балочное перекрытие более распространено в конструкциях частных домов. Утепление в таком случае производится методом укладки теплоизоляторов между балок. Перед этим обязательно должна быть сделана пароизоляция, для выведения влаги из помещений дома. Специализированные пароизоляторы работают как клапан, обладая способностью пропускать изнутри воздух и не пропускать холодные массы внутрь.

Подготовка к утеплению балочного перекрытия

Идеальный вариант, если удается устроить сплошной пароизоляционный слой. Но когда конструктивные особенности чердачного перекрытия препятствуют этому, то пленку следует укладывать между балками внахлест и крепить строительной лентой для герметичности.

Утепление чердачного перекрытия по балкам

При недостаточной высоте балок, для того чтобы утеплитель можно было уложить вровень, следует прибить по верху дополнительные рейки. Для качественного утепления изнутри балочного чердачного перекрытия, а также чтобы получить теплый чердак в доме, можно уложить несколько видов различного теплоизолятора. Утепление пола чердака даст дополнительный эффект.

Утепление перекрытий по деревянным балкам
