Никто не удивляется необходимости обязательного утепления чердачного пространства для создания в жилище комфортного микроклимата. Об устройстве надлежащей вентиляционной системы в этом помещении многие даже не задумываются. А ведь качественная вентиляция чердакаспособствует поддержанию там микроклимата, предотвращает возникновения грибов, гнили и плесени, увеличивает срок службы кровельной конструкции. Правильно рассчитанная и продуманная вентиляция важна не меньше, чем грамотная паро- и теплоизоляция.

Установка мансардного окна: планирование

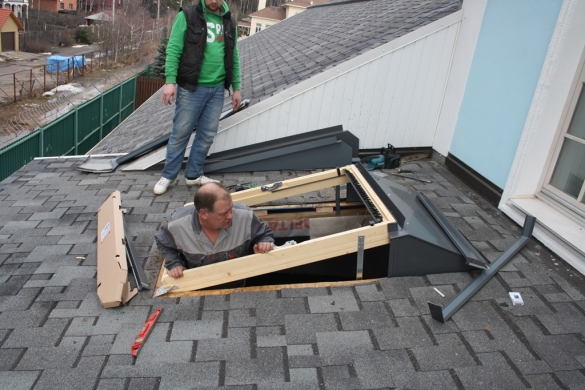

Смонтировать мансардное окно можно как на этапе строительства мансарды, так и на готовой утеплённой крыше с уже уложенным финишным покрытием и слоями пароизоляции и гидро- и ветрозащиты. В первом варианте работы ведутся последовательно, шаг за шагом и, обычно, не вызывают затруднений. Во втором случае нужно поломать голову, как врезать окно в соответствии с рекомендациями производителя, пройдя через весь пирог кровли мансарды с гибкой черепицей.

Основные сложности установки мансардного окна, оставленного «на потом» — придётся аккуратно демонтировать или прорезать, двигаясь изнутри-наружу:

• внутреннюю обрешётку под отделку мансарды;
• пароизоляцию;
• утеплитель;
• супердиффузионную мембрану (влаго- и ветрозащиту);
• обрешётку и контробрешётку;
• распилить плиты ОСП под проём;
• частично удалить вокруг проёма под окно гибкую черепицу.

Ширина мансардного окна задаётся шагом стропил. Если застройщик не хочет устанавливать узкое окно, подгоняя его под стропила, смонтированные на расстоянии, например, 60 см друг от друга, то придётся вырезать одну стропильную ногу, усиливать конструкцию и т.д. Это увеличивает вероятность ошибок у монтажников, сроки и смету на работы. Отсюда:

Для ориентира руководствуемся следующими цифрами:

• Мансардные окна рекомендуется врезать в крыши с углом ската от 15 градусов.
• Площадь окна выбирается по формуле: на 10 кв. м пола мансарды должно приходиться 1 кв. м остекления.
• Верхняя часть мансардного окна (от пола) располагается на высоте около 2-х м, а нижняя часть примерно 1.2 м.
• Проём под мансардное окно должен быть шире его минимум на 4 см, оптимально на 6 см.
• Длина проёма примерно на 4.5-5 см больше длины мансардного окна.

Краткий исторический экскурс

Появление таких окон связано с тем, что в Средневековье некоторые из европейских королей загоняли граждан своих стран из незнатных сословий жить в буквальном смысле под крыши домов. Потом французский архитектор по фамилии Мансар (в честь которого и названы мансарды) решил оформить этот вид жилища архитектурно.

Было это еще во времена французской монархии. Но лишь в середине прошлого столетия гражданин Дании Расмуссен решил дополнить помещение чердака окном. Идея эта вскоре завоевала множество поклонников.

Классические виды и их новые разновидности ↑

Оконные конструкции для чердаков различаются, в частности, по типу крыши:

Плоская . Такая конструкция требует установки дополнительных желобов для водостока, которые обеспечат комфортность эксплуатации. Крыша над ней имеет небольшой уклон – примерно в 5–15˚. Обеспечивает максимальное освещение и проветривание подкровельного помещения; Односкатная . Наклон крыши в форме прямоугольника или трапеции в этом случае начинается с 15˚; Двускатная (вальмовая) . Чердачные окна (фото ниже) этого типа позволяют дополнительно увеличить пространство под кровлей, поэтому их чаще устанавливают в жилой мансарде;

Возможен также вариант, вписанный в скат, вообще без крыши. Есть у них существенный недостаток – они абсолютно не защищены от воздействия осадков.

Помимо прочего, наличие чердачных окон и их форма придают некоторую изюминку дизайну дома.

Треугольные или четырехугольные модели, расположенные в торцевой части, могут быть и без боковых стенок и козырька. Эту функцию берут на себя сами кровельные скаты. Смотрятся они довольно привлекательно. Отсутствие большого количества стыков упрощает гидроизоляцию. Это, несомненно, весьма ценно, однако не следует забывать, что если верхней частью такого окошка является вершина треугольника, то уровень освещенности будет несколько ниже.

Чердачные окна сложной формы, как правило, имеют необычную геометрическую форму и придают дому определенный стиль. С одной стороны, они прекрасно вписываются в кровлю, а с другой – интересно меняют ее форму и дизайн. Круглое окошко внешне похоже на иллюминатор. Его выполняют либо полностью из стекла, либо в виде витража – так часто стильно украшают особняки. Для плоских кровель иногда выбирают купольные конструкции, используя светопрозрачные материалы. Довольно интересное решение – полукруглая форма, которую отличают плавные изящные линии кровли. К примеру, конструкцию типа «бычий глаз» невозможно не заметить, настолько она эффектна. К тому же она очень функциональна.

Утепляем чердак – важный этап работы

Утепление чердачного помещение можно выполнить двумя способами: утеплив всю кровлю, либо «встроив» утепленную комнату. Первый случай дает возможность расширить пространство (но при этом углы могут выглядеть недостаточно презентабельно). Второй же вариант «скрадывает» площадь, но зато смотрится более аккуратно и выполняется гораздо быстрее.

В качестве утеплительного материала для чердака выбирают:

• пенополиуретан;
• опилки (для пола);
• задувной утеплитель;
• пенопласт или пенополистирол;
• минеральную или эковату.

Нормативы и нюансы при проектировании

СНиП 11.26-2010 содержит указания по установке, расположению, организации вентилирования.

Технология монтажа ограничена правилами:

• стропила, обрамляющие оконный проем, должны быть сдвоенными, т. к. несут дополнительную нагрузку;
• вспомогательные прогоны не должны врезаться в тело стропильных ног, их концы фиксируют стальными накладками;
• каркас защищают влагостойкой фанерой;
• фронтон окна делают по вертикали, правильность проверяют уровнем или отвесом.

По нормативам оконные домики должны иметь стены, высота которых начинается от 1,2 м. Каркасы вертикальных боковых ограждений опирают на потолочные прогоны перекрытия, находящиеся под проемом. Между соседними слуховыми коробками разрешают расстояние 0,8 м, более узкие места способствуют накоплению снега в промежутках.

Проектирование окон для крыши

Поскольку ветровое окно должно быть надежным, долговечным и устойчивым к разным нагрузкам, к вопросу его монтажа нужно подходить с особой ответственностью. Владельцу коттеджа следует грамотно составить проект оконной конструкции, чтобы она гармонично вписывалась в экстерьер и обеспечивала нужную защиту от негативных воздействий.

Дизайн и размеры

Мансардное помещение обладает большой площадью, поэтому оно должно получать максимальное количество света. Размер оконных проемов выбирается с учетом соотношения площади пола и комнаты. Стандартным показателем является 1:10, но для детской, гостиной или студии эту пропорцию можно увеличить до 1:8.

Ширина конструкции выбирается с учетом устройства стропильной системы. Высота должна составлять около 90-120 см, а для верхней – около 200-220 см.

В выборе дизайна окна особых ограничений нет. Главное, чтобы он соответствовал общей концепции стиля дома.

Конструкция и чертеж. Особенности проектирования

Окно на чердаке является важным элементом системы вентиляции, которое защищает пространство под кровлей от застойных явлений, грибка и плесени. А если в этой части дома находится жилое помещение, то оконный проем в чердачной крыше еще и наполняет его светом днем.

Устанавливая слуховое окно на крыше, конструкцию и чертеж нужно предусмотреть заранее. От правильного проектирования зависит комфорт и надежность всей системы.

Строгие нормы и правила при составлении чертежей отсутствуют, но важно придерживаться архитектурной стилистики, учитывать специфику материала изготовления и размеры. Также важно обращать внимание на функциональную и эстетическую стороны кровли.

Чтобы проект был составлен правильно, понадобится учесть следующие требования:

1. Монтаж оконной конструкции разрешен в тех случаях, если угол наклона крыши составляет не меньше 35°.
2. Любые декоративные элементы и прочие надстройки должны устанавливаться на заданном расстоянии от наружных стен.
3. Минимальная величина створок равна 0,6х0,8 м.
4. Нельзя выполнять монтаж оконного проема с вальмовыми или четырехугольными крышами в помещениях, где фасад выполняет роль продолжения стен.

От грамотного проектирования зависит не только функциональность окон, но и внешний вид помещения.

Каркас для окна и остекление

Перед монтажом основы для оконной конструкции производится установка каркаса. На этом этапе понадобится возвести фронтоны и закрепить стропила, руководствуясь следующим принципом: стропильные «ноги», представляющие обрамление проема, должны дополнительно укрепляться, т.к. на них будет воздействовать повышенная нагрузка. Пошаговая последовательность действий выглядит так:

1. Концы «ног» нужно обрезать вровень с наружной стеной до оптимальной длины.
2. Дальше следует установить балки-перемычки.
3. Размер проема определяется с учетом вертикали фронтонного каркаса.
4. На проемах монтируются стропила.
5. Обшивку фронтона выполняют вровень с обшивкой стен. Для этой цели используют водостойкую фанеру или другой материал с хорошими водоотталкивающими свойствами.

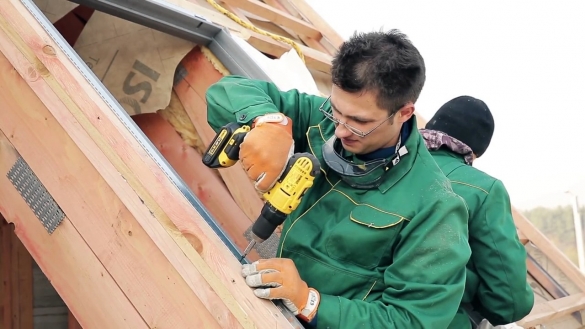

Технология монтажа окон на крыше

Устанавливать потолочные окна нужно с особой ответственностью. Сам процесс имеет сходство с установкой многощипцовой крыши, но здесь присутствуют свои нюансы.

Обустраивая световое окно на мансарде, важно понимать, что треугольное изделие обладает углом наклона в 64°, а угол наклона крыши равен 40°. Из-за этой особенности у строителей возникают проблемы при соединении плоскостей, а разжелобки обретают нестандартную форму.

Для верхней конструкции нужно обустраивать специфическую основу, которая состоит из стропил. Чтобы монтаж был эффективным, нужно ознакомиться с размерами разжелобковых стропильных балок.

Установив верхнюю часть, необходимо переходить к нижней. На этом этапе в верхней части обшивки закрепляется балка, которая будет выполнять роль опоры. Работы выполняются по аналогичному алгоритму. Места стыков и соединений заделывают специальным герметическим составом. Когда они высохнут, их нужно удалить, предварительно закрыв фурнитуру. Дальше нужно снять защитную пленку со стеклопакета.

В завершении понадобится провести обшивочные мероприятия и закрепить финишный слой кровли.

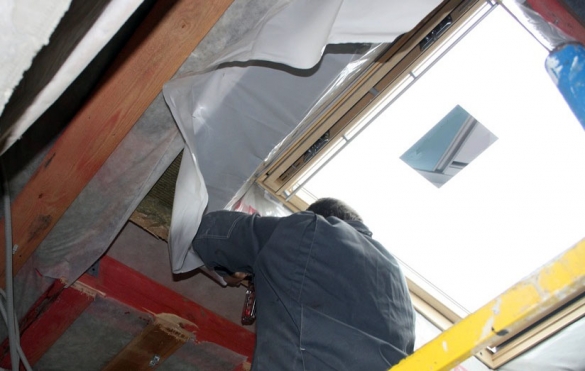

Работы по изоляции

Все трудности по установке мансардного окна заключаются в достижении требуемого уровня гидроизоляции. Дополнительные материалы, которые используются на этом этапе, крепятся строительным степлером.

Для отвода лишней влаги создается дренажный желоб. Его размещают в верхней части рамы под небольшим углом к скату.

Обрезанный материал, который оставили на стадии подготовки, аккуратно укладывается в образованный шов. Снаружи кровельный материал располагают под рамой, крепежные элементы вворачиваются до конца.

Существующие нормы

К слуховым блокам предъявляются следующие требования: прочность изделия, необходимая конвекция и освещенность. Количество и их размеры строго регламентированы СНиПами. Так, например, минимальное количество определяется в зависимости от общей площади крыши дома в горизонтальной проекции (1:300). При площади коттеджа 8х8 м (64 м²) площадь окна будет составлять 0,21 м² — это квадратное окно 45х45 см.

Их можно устанавливать не на всех крышах. Делать это допускается, если угол наклона кровельного покрытия более 35 °. Они не должны оборудоваться выше мест соприкосновения ската и опорных балок крыши.

Игнорирование этих норм, а также самовольные изменения норматива приведут к неблагоприятным последствиям, которые были указаны выше.

Формировать окна допускается на фронтоне или скатах крыши.

В последнее время распространены вариации остекления в кровлю, которые все чаще используются для мансардных домов. Они оригинальны и весьма эффективны, но в данной статье рассмотрены не будут, поскольку они относятся к жилым мансардам, а не чердакам.

Традиционный способ монтажа – вертикальная установка конвекционного блока. Применяются при этом следующие технологии:

• используются боковые стены, находящиеся в контуре здания;
• задействованы боковые стенки, выходящие за контур здания;
• оборудуются без использования стен внутри контура дома.

Комбинированный вариант

Варианты исполнения

Как называется окно на чердаке — слуховое, мансардное или скворечник — суть остаётся неизменной. К нему предъявляются повышенные требования по прочности, сродни требованиям к крыше.

Немного истории

Появлению чердачных окон предшествовала целая детективная история, развивавшаяся в нескольких странах Европы:

• сначала короли Старого света загнали своих подданных жить буквально под крыши зданий;
• затем французский архитектор Мансар (отсюда и «мансарды») решил узаконить и архитектурно это жилое помещение, это было ещё при французских королях;
• и уже в середине XX века датчанин с обыкновенной скандинавской фамилией Расмуссен решил оснастить мансарду окном, которое очень быстро нашло своих приверженцев.

Требования

С теми мансардными окнами, которые располагаются на вертикальной части коньков крыш, всё понятно – особых требований в нём нет никаких. Если не брать в расчёт размеры, эти окна ничем не отличаются от обычных вертикальных окон в комнатах.

Окна на мансарде – светлое помещение

Сейчас речь об окнах на скатной кровле.

Эти окна подвергается постоянному воздействию внешних природных факторов – дождь, снег, град, солнце – отсюда и особые требования по надёжности:

• требуется соблюдение предельной точности размеров;
• рама должна обладать повышенной жесткостью;
• вся конструкция должна иметь высокие теплофизические характеристики.

Полезный совет!
Учитывая такие требования, очень тщательно выбирайте мастеров для установки мансардных окон.
Далеко не каждый поставщик обладает достаточным опытом в этом деле.
Обязательно предварительно познакомьтесь с конкретными примерами работ предполагаемого исполнителя и только потом делайте выводы.

Лестница на чердак

При редком использовании чердачного помещения, лестнице не уделяют особого внимания. Но если планируется переоборудовать чердак в полноценную комнату, необходимо будет позаботиться и о пути, по которому жители дома будут попадать туда.

Оптимальным местом для размещения такой лестницы будет прихожая или коридор. Материал же для конструкции должен отвечать следующим требованиям:

• легко мыться;
• быть прочным;
• иметь долгий срок эксплуатации.

Кроме того, стоит учесть его эстетические качества. Одним из лучших вариантов в данном случае станет древесина.

Переоборудование захламленного чердака в дополнительную комнату имеет массу преимуществ. Однако такое «преображение» требует определенного времени, вложений и знаний.
