Плазменная резка — что это

Что такое плазменная резка? Это обработка металлических изделий, где резцом служит струя плазмы.

Плазма, представляет собой поток ионизированного газа, разогретого до нескольких тысяч градусов. Содержит частицы с положительным и отрицательным зарядом. Имеет квазинейтральные свойства. То есть, в бесконечно малом объёме, суммарный заряд уравновешивается и равен нулю.

Тем не менее, наличие свободных радикалов, означает, что плазма является проводником электричества. Сочетание высокой температуры, электропроводности и высокой скорости потока (больше скорости звука) позволило в прошлом веке разработать и создать для резки металла плазменное оборудование.

Принцип действия

• рез прямого действия, или плазменно-дуговая резка металлов;
• рез косвенным воздействием.

Резак прямого действия

Между резаком (катодный узел) и изделием (анод) зажигают электрическую дугу. Катод (электрод) помещён внутрь корпуса, имеющего сопло. Газ, под давлением, проходя мимо электрода, разогревается до высоких температур и ионизируется. Высокая скорость потока создаётся при прохождении сопла. Электродуга плавит металл. Раскалённый газ обеспечивает вывод из зоны нагрева.

Резак косвенного действия

Этот метод позволяет обрабатывать обычные металлы, но, и с малой электрической проводимостью, и диэлектрики. В отличие от предыдущей схемы, источник электроискры помещён в резаке. Поэтому, воздействие на обрабатываемые изделия оказывает только поток плазмы. Стоит такое оборудование значительно дороже, нежели модели прямого действия.

Оба вида резаков имеют общее научно-техническое название, — плазматрон (буквально, — генератор плазмы).

Виды и назначение плазморезов

Прежде чем понять, как выбрать плазморез, необходимо изучить существующие виды приборов. В зависимости от области применения они подразделяются:

• Инверторные. Обладают способностью резать металл толщиной 30 мм.
• Трансформаторные. Разрезают металл толщиной 80 мм.

Существует классификация в зависимости от контакта резака с деталью.

Они подразделяются:

• Контактные. При работе необходим контакт плазмы с металлом. Толщина его может быть до 18 мм.
• Бесконтактные. В этом случае металл может быть большой толщины и контакта с ним не требуется.

В зависимости от потребляемой энергии также есть свои разновидности. Это приборы:

• Бытовые. Работают от сети 220 Вт.
• Плазморез промышленный. Работает от трехфазной сети 380 Вт.

Аппарат для плазменной резки металлов CEA SHARK 155

CEA SHARK 155 сочетает в себе мощь и компактность, ему найдется применение в любых производственных работах высокой и средней сложности. Использование этого аппарата обеспечит отличное качество резки, которое будет соответствовать самым высоким стандартам. Высокое качество резки сохраняется даже на больших скоростях благодаря технологии HPC, которой обладает горелка SK 165. Функции Smart Start Transfer и Smart End Cutting обеспечат наиболее оптимальные параметры для начала и конца резки.

• Горелка SK 165 с технологией высокопроизводительной резки;
• Мощный, компактный и легкий, вес – всего 48 кг;
• Отличное качество резания в сочетании с высокой производительностью;
• Снижение эксплуатационных расходов;
• Цифровой дисплей.

• Электронное управление всеми параметрами резки;
• Мощная система циркуляции воздуха ;
• Возможность резки сетки и перфорированных листов металла;
• Возможность контактной резки;
• Вентилятор для охлаждения системы включается только при необходимости;
• Стабильность параметров резки при перепадах напряжения питающей сети;
• Металлический корпус и противоударная лицевая панель;
• Панель управления, которую отлично видно с большого расстояния и под любыми углами;
• Предохранитель на кнопке горелки для защиты от случайных активаций.

SMART START TRANSFER

Инновационная система с помощью которой возбуждение режущей дуги происходит постепенным переходом из пилотной дуги, что позволяет достичь оптимальных параметров резки и продлить срок службы расходных элементов.

SMART END CUTTING

В конце резки значение тока плавно снижается, что обеспечивает полное отделение отрезанной части и избавляет от необходимости отламывать неотрезанную часть детали.

Плазменная строжка представляет собой быстрый, экономичный и простой способ удаления металла по сравнению с традиционной строжкой угольным электродом. Это уменьшает выбросы дыма и шум, а так же зона строжки при этом отлично видна.

Конструкция горелок SK

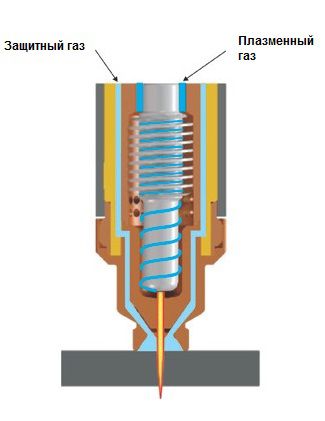

В горелках СЕА реализована оптимальная конструкция плазмотрона. В обычных горелках дуговой разряд получается посредством ударения электрода о корпус сопла под воздействием сжатого воздуха, а в горелках CEA этот контакт происходит внутри корпуса сопла ,что позволяет сохранить поверхность электрода и сопла целой и уберечь ее от обгорания.

Основные преимущества данной конструкции:

• Увеличение срока службы расходных материалов;
• Безопасная инициация дуги
• Качество резания остается отличным в течении всего периода эксплуатации.

Технология высокопроизводительной резки (High Perfomance Cutting)

Технология высокопроизводительной резки HPC реализовывается путем использования радиальных и вихревых потоков газа относительно оси горения дуги, что позволяет получить плазменный луч очень высокой температуры, который обладает повышенной производительностью резки. Данная технология также позволяет избежать эффекта двойной дуги – последовательного формирования двух дуг между катодом и поверхностью заготовки, что является основной причиной повреждения сопла и нестабильности дуги.

Новые высокопроизводительные горелки SK обладают увеличенной мощностью резания, при этом обеспечивая минимальную ширину реза и область термического воздействия. В итоге получается чистый разрез с ровными кромками, без шлака и окалины.

• Лучшее качество резания;
• Высокая скорость резания;
• Более узкие разрезы;
• Увеличение срока службы расходных материалов.

CS – оригинальные запчасти

Знак CS – это гарантия того, что вы используете оригинальные запасные части и получите заявленные характеристики резки и продолжительности срока службы. Геометрия и размеры данных элементов являются результатом многолетних испытаний и исследований, они обеспечивают такие режимы резки, которые были предусмотрены проектировщиками. При использовании не оригинальных запчастей вы рискуете не только ухудшить качество резки, но и перегреть оборудование.

Использование не оригинальной продукции несет следующие риски:

• Перегрев и повреждение горелки;
• Низкая производительность и повреждение источника питания;
• Ухудшение качества резания;
• Нарушение безопасности оборудования.

Учитывая вышеизложенное, использование не оригинальных компонентов аннулирует всю гарантию и мы не несем ответственности за все происшествия и поломки, которые произошли по этой причине.

Стоимость доставки и порядок её оплаты согласовывается во время оформления заказа.

5. Преимущества и недостатки плазменной резки

Чтобы говорить о преимуществах плазменной резки и ее недостатках, нужно определиться с чем мы будем сравнивать. У плазменного раскроя есть три основных конкурента – газо-кислородная резка, лазерная резка и гидроабразивная резка. Каждый из четырех видов раскроя имеет свою специфику применения. Подробное сравнение мы привели в предыдущей статье, рекомендуем Вам с ней ознакомиться.

Здесь же мы распишем основные преимущества и недостатки плазменной резки с практической точки зрения предприятий, которые ее используют. Итак…

Преимущества плазменной резки

• Раскрой металла от 0,5 до 50 мм;
• Раскрой всех видов металлов (алюминий, медь, титан, нержавейка, сталь и т.д.);
• Точность плазменной резки 0,25-0,35 мм;
• Скорость раскроя тонких металлов до 7 м/мин, быстрый пробой металла;
• Мобильность ручных плазменных аппаратов;
• Высокая степень готовности деталей (минимальная очистка от шлака).

Недостатки плазменной резки

• Относительно высокая стоимость качественных плазменных аппаратов;
• Высокая стоимость расходных материалов (сопло, электрод, защитный экран);
• Наличие минимальной конусности реза;

Вот, в общем-то, все основные моменты, которые нужно знать, если Вы планируете использовать плазменную резку металлов в своих задачах.

По всем вопросам мы с радостью проконсультируем Вас по телефону 8 (800) 500-33-04!

Остались вопросы? Задайте их нашим специалистам!

Отправьте заявку и наш менеджер свяжется с вами в течение 3 минут!

• Компания
  • О компании
  • География продаж станков
  • Отзывы
  • Сертификаты
  • События
• Продукция
  • Плазменные станки
  • Газовые станки
  • Лазерные станки
  • Галтовочные станки
• Сервис
  • Доставка
  • Монтаж и пуско-наладка станков плазменной резки
  • Обучение сотрудников
  • Гарантия на станки
• Информация
  • Фото
  • Видео станков
  • Выбор источника плазмы
  • Подготовка воздуха
  • Расходные материалы
  • Статьи по плазменной резке
