Футеровка металлической печи шамотным кирпичом

Общие представления о футеровки печи

Для возведения печей используются лишь огнеупорные материалы. Но даже они не способны самостоятельно долго противостоять высоким температурам, которые при сжигании топлива достигают сотен градусов. Чтоб защитить наружные стенки около топливника от радиационных, тепловых или химических воздействий, внутри обустраивают футеровку.

Первый вопрос, который задает любитель-печник, услышав слово футеровка что это и какого его предназначение. Это оболочка, которой покрывается внутренняя поверхность топочной. Благодаря устойчивости к постоянному воздействию высоких температур, она позволяет конструкции служить долгое время.

В химико-термической системе «среда-футеровка-материал» футеровка является своеобразным посредником. Приступая к кладке центральной части, рассматривать ее в качестве отдельной составляющей нельзя.

• 1 Особенности футеровки для различных типов печей
  • 1.1 Футеровка металлических печей
  • 1.2 Кирпичной печи
  • 1.3 Парового котла
• 2 Бытовая футеровка: ответы на распространенные вопросы
• 3 Используемые материалы
• 4 Как приготовить раствор
  • 4.1 Футеровка для лепных печей
  • 4.2 О ремонте

Обустроить футеровку можно одним из следующих способов:

1. Установка отражающих тепловое излучение защитных экранов, однако часть тепла будет уходить по дымоходу на улицу
2. Произвести обработку внутренних поверхностей топочной материалами, обладающими низким коэффициентом теплопроводности

Основное предназначение футеровки – теплозащита, но не теплоизоляция. Эти два понятия совершенно различны между собой. Если изолировать от тепла внутреннюю поверхность, тепло будет постоянно задерживаться внутри топочной и удаляться наружу совместно с дымом, значительно снижая КПД печи.

Начинать кладку футеровки необходимо проведя инженерные расчеты и определившись с типом пеной установки. При этом учитываются особенности всех используемых стройматериалов.

Футеровка: что это и зачем

При сгорании топлива, внутренние стенки печи подвергаются высоким температурам. Если не сделать дополнительную защиту, керамический или печной кирпич разрушится в первый же год эксплуатации. Футеровка печи придумана как раз для того, чтобы продлить срок службы всей конструкции и увеличить теплообмен. Внутри топливной камеры выкладывается еще один ряд, в качестве материала используют шамотный кирпич или огнеупорные панели. Шамотная облицовка выдерживает температуру до 1300˚С, не подвержена разрушению от щелочи, извести или других химических элементов. Кроме того, защитный материал хорошо сохраняет тепло, тем самым повышая КПД печки.

Способы футеровки и их особенности

Узнав, что такое футеровка, необходимо разобраться, какими способами можно создать защитный слой печи. Внутренние футеровочные работы подразделяются на три типа:

• Накладной. Огнеупорная футеровка выкладывается шамотным кирпичом непосредственно при строительстве самой топливной камеры. Производственные печи с повышенной нагрузкой оснащаются огнеупорными панелями.
• Набивной. На внутреннюю сторону кладки наносится раствор из глины или обрабатывается мастикой из жаростойкого материала. Тщательно замазываются стыки, чтобы уменьшить теплопотери.
• Торкретированный . Из профессионального аппарата под большим давлением подается бетонный раствор. Такой способ применяется для футерования труб дымохода и больших производственных печей.

Внешние футеровочные работы представляют собой отделку котла защитной смесью, которая сохраняет тепло и в случае аварии не даст пару поступать в помещение.

Кирпич для футеровки: шамот — идеальное решение

Шамотный кирпич

Если устанавливается внешняя защита в виде экрана в котлах обогрева, применение такого метода будет очень расточительным, так как большая часть тепла будет расходоваться совершенно напрасно. Но этот метод прекрасно подходит для установки банных печей.

Ранее, при СССР, частникам в основной массе был известен простой строительный кирпич ГОСТ 530-95. Данный кирпич предназначен для возведения промышленных, жилых строений и никоим образом для использования в печах и котлах отопления. Кстати, многие до сих пор используют его для строительства печей и котлов.

Многим умельцам в то время удавалось раздобыть кирпич данного ГОСТ, но более высокой марки М – 300, в простонародном выражении «печной». Этим кирпичом обкладывалась топочная часть печей для защиты от высоких температур.

Позже для массового применения стал доступен шамотный кирпич ГОСТ 390 – 96.

Наша справка: шамотные материалы изготавливаются из глины, смешанной с порошком из обожженной глины и последующим обжигом при высоких температурах.

Использование шамота и есть футеровка

Из-за того, что все фракции имеют однородный химический состав, все шамотные изделия имеют высокую степень термостойкости и не растрескиваются от воздействия высоких температур.

Обкладывание топочной части шамотным материалом для защиты теплового агрегата от воздействия высокой температуры в топочной части называется футеровкой.

Футеровка топочной части

Футеровка топочной части

Футеровка печей и отопительных агрегатов своими руками

Экология потребления. Усадьба: Для возведения печей используются лишь огнеупорные материалы. Но даже они не способны долго противостоять высоким температурам. Чтоб защитить наружные стенки около топливника от радиационных, тепловых или химических воздействий, внутри обустраивают футеровку.

Чтобы футеровка, выполненная шамотными изделиями, была прочной, долговечной и эффективной, требуется применять специальный раствор. Оптимальный вариант – готовые сухие смеси, адаптированные для шамота и проверенные на режим работы лабораторно. Жаростойкие и огнеупорные составы для кладки рынком представлены в ассортименте, и цены вполне демократичны, а эксперименты с футеровкой обходятся дороже, поскольку ремонтно-восстановительные работы отопительных сооружений – дело трудоемкое и долгое.

Футеровка шамотным кирпичом

Готовые сухие смеси для футеровки имеют на упаковке инструкции производителя и информацию о точном назначении состава. Облицовка топочных отделов печей требует огнеупорных смесей, а для остальных отделов можно применить и жаростойкие растворы. Огнеупорные составы значительно дороже, но только их следует применять для футеровки топок, тем более, что раствора потребуется немного – можно брать из расчета 70 кг сухого вещества на 100 шт. кирпича.

При футеровке шамотным кирпичом замачивать его перед укладкой следует не всегда, а в определенных случаях:

• Сухой кирпич быстро впитывает воду из раствора, в результате растворный шов быстрее схватывается и теряет пластичность. Подправить что-то очень трудно, поэтому требуется хороший навык кладочных работ. Если кирпич замочить перед работой, то возможно получить дополнительный ресурс на исправление ошибок в кладке за счет продления подвижности растворной смеси.
• При повторном применении кирпичей от разборки старых печек замачивание дает открытие капилляров и поровых структур кирпича, в которые за время службы попали пыль и растворы. Влага и растворы в результате увлажнения легче проникают в кирпич, сцепление и прочность кладки повышается.
• При летних кладочных работах, когда температуры воздуха высокие, ненадолго замачивать кирпич перед кладкой рекомендуют. Осенью и зимой эта процедура становится лишней и вредной, поскольку переувлаженный кирпич в кладке нужно сушить, а до естественного просыхания и схватывания раствора в швах кладки топить печь недопустимо – это может вызвать деформации в швах кладки и снизить ее прочность. Иногда сушку проводят при помощи тепла от мощной электрической лампы накаливания при полном открытии всех дверец печки.

Сухой шамотный кирпич для кладки предпочтительнее, поэтому вместо замачивания кирпича можно сделать растворную смесь чуть менее густой, чтобы иметь небольшое время для выправления возможных огрехов кладочных работ.

Футеровки огнеупорными клеями и пастами

Как вариант, применение для футеровок не шамотных растворов, а огнеупорного алюмосиликатного клея имеет неоценимые преимущества. Данные составы применяют не только для футеровок бытовых печей в качестве кладочных и обмазочных растворов, но также и в металлургии. применяют высокотемпературные клеи для монтажа изделий из базальтового и каолинового волокна, керамоволокна, шамотных изделий, с отличным сцеплением в итоге.

Продается алюмосиликатный клей готовым к употреблению, в герметичной пластиковой таре разной фасовки, минимально 2 кг.

Футеровка с применением огнеупорного клея включает этапы:

• Перед работой клей тщательно перемешивают до полной однородности.
• Наносят клей на предварительно увлажненные поверхности стальными шпателями. На стенки топочного отдела и/или другие элементы футеровки клей наносят тонким слоем – не более 3 мм. В случае, когда футеровка выполняется только клеевым слоем, без наклейки картона или других материалов, то клей наносят за 3-4 раза, с выдержкой каждого слоя около 15 мин.
• При закреплении базальтового картона на горизонтальных поверхностях можно разбавлять клеевую массу водой до 15%. На расход клеевого состава влияет качество обрабатываемых поверхностей и толщина наносимых слоев, клея может уходить на кв. Метр в пределах 2-4 кг.
• Слой клея полностью высыхает через сутки, если температура не ниже 25⁰С и толщина нанесения не больше 3 мм. При высокой температуре (более 85⁰С) полное высыхание наступает через 5-7 часов.

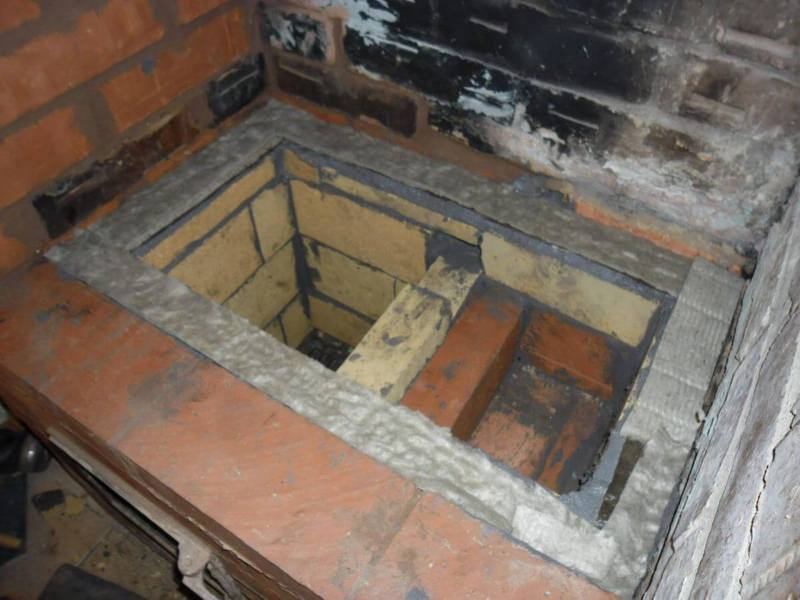

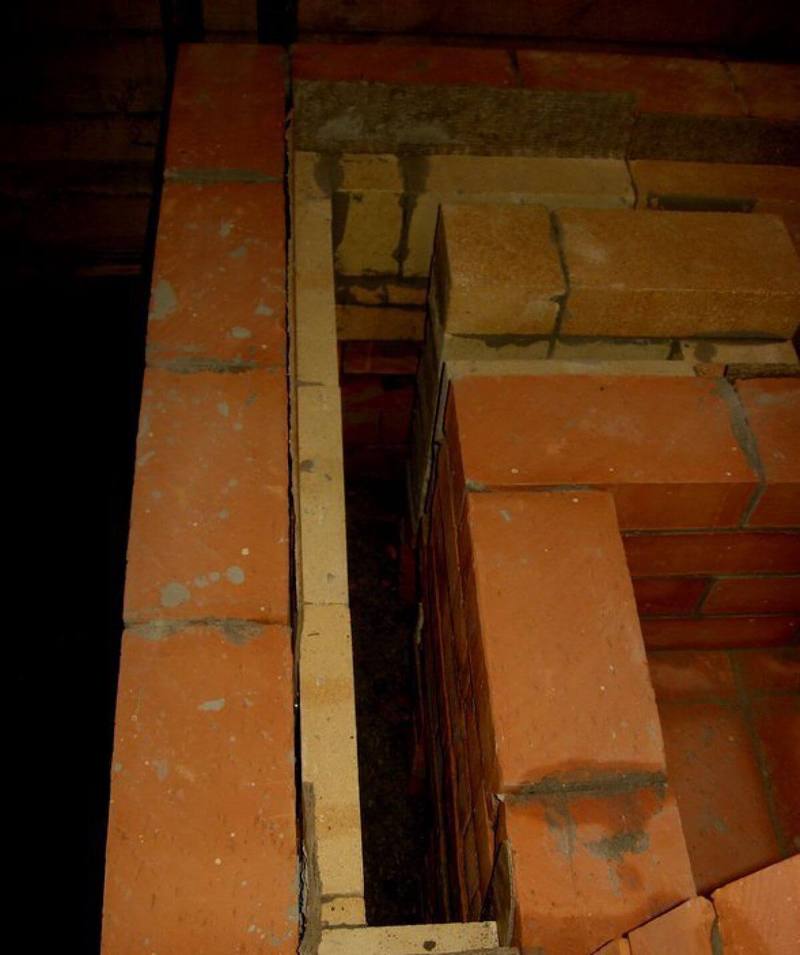

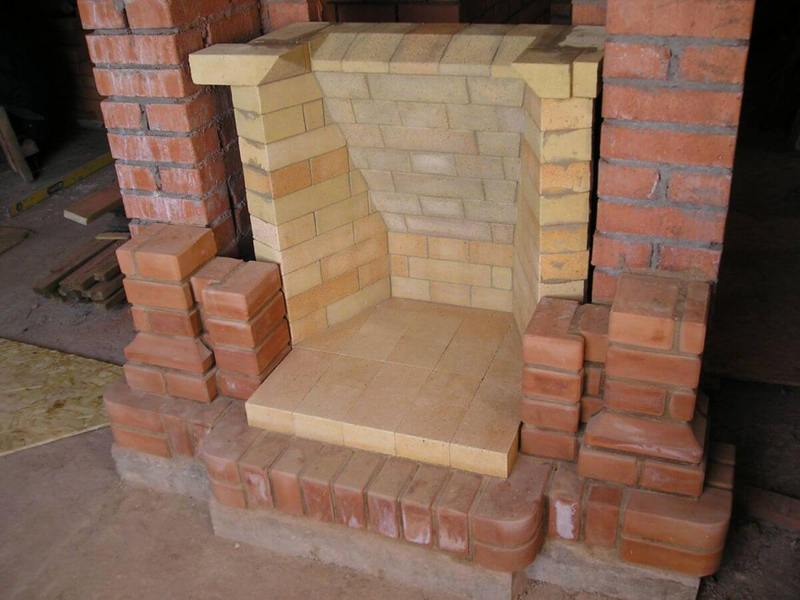

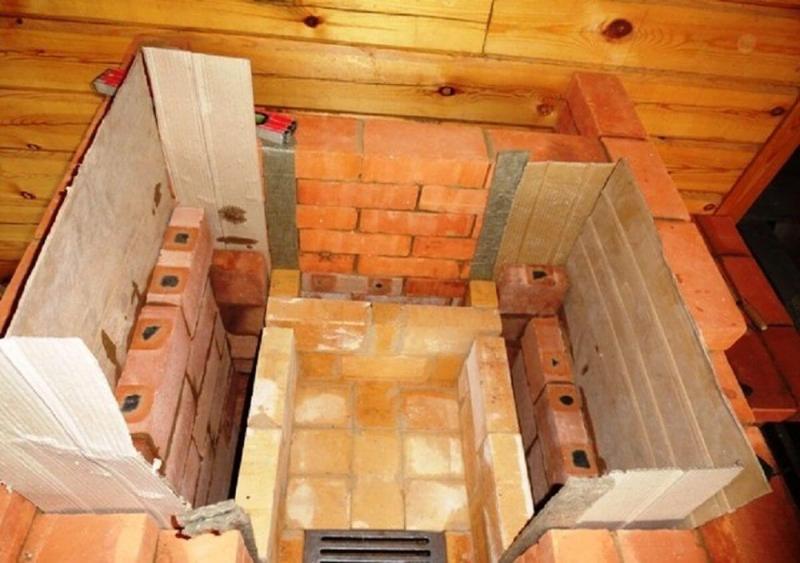

Футеровки топок кирпичных печей и каминов

При футеровке стен топочных отделов следует обязательно учитывать неизбежное термо расширение материалов при температурных воздействиях, когда печи, камины или котлы будут работать. Внутренняя защита из слоя шамота и наружный кладочный слой из обычного красного кирпича должны иметь компенсационный просвет 0,7-1,0 см и/или прокладочный слой из асбокартона, базальтового или каолинового листа, или рулонного материала. Прямой контакт внешней стенки топочного отдела с футеровкой топки недопустим, должен быть или свободный просвет, или заполнение жаропрочным материалом, иначе разница в температурном расширении материалов вызовет деформации и сооружение будет постепенно разрушаться.

Перед началом кладки рассчитывают потребность в материалах. Более распространен шамотный кирпич со стандартными размерами 250*150*65 мм. Шамотные изделия выпускаются в большом ассортименте, это делает возможным подбор шамота для конфигурации любой сложности — для топочных камер, свода камина, арок и пр. Возможна выкладка наклонных поверхностей по обрамлениям колосниковых решеток и формирование задних стен каминов, так называемого «зуба» — отражателя тепловых потоков. В каминах внутренние стенки выполняют с уклоном, чтобы тепло шло в помещение, а продукты сгорания направлялись в точно рассчитанное отверстие. Точно так же, как и в топках печей, в каминах обязательны компенсационные зазоры между шамотной футеровкой и наружными стенами из кирпича.

Толщину и материалы для футеровки подбирают исходя из рабочего режима печи или котельного агрегата. В целях укрепления шамотной кладки применяется и армирование. Армируют швы стальной проволокой диаметром 3 – 5 мм в каждом втором ряду. Когда печи возводятся по схемам-порядовкам, то и футеровки делаются параллельно, и все размеры уже рассчитаны и расписаны в порядовке, так же, как и формы и размеры шамотных изделий.

Но если нужно выполнять футеровку топки уже построенной печи, этапы процесса следующие:

• Первый ряд шамотного кирпича укладывают вокруг колосниковых решеток, и предпочтителен кирпич с наклонной гранью для обеспечения уклона в направлении колосников.
• В готовых топках выкладывать заднюю стенку с наклоном крайне трудно, поэтому приходится делать их ровными. Заднюю и боковые стены футеровки поднимают одновременно.
• При малых размерах топок и необходимости их футеровки применяют не шамотный кирпич, а тонкостенные шамотные панели или обмазки пастообразным огнеупорным составом. При выполнении обмазок необходимо, что вся поверхность была обработана. Перед работой устраивают верхнюю подсветку, сняв с конфорок чугунные кольца.

При футеровке топок любых размеров, так же, как и при кладке, совмещать керамические жаростойкие кирпичи и огнеупорные шамотные недопустимо. Эти материалы сильно различаются по плотности и линейному расширению, а кроме того, у них разный коэффициент теплопроводности. Сочетание шамота и красного кирпича даст кладку, подверженную деформациям при нагреве, нестабильную и ненадежную, причем первым трескается и разрушается основной красный кирпич. Чтобы компенсировать тепловые расширения, между шамотом и керамикой всегда необходимы зазоры с прокладкой огнеупорного листа из асбокартона, базальта или каолина. В небольших топках при футеровке трудно устраивать еще и зазоры, но это необходимо, хотя бы минимальным размером в полсантиметра.

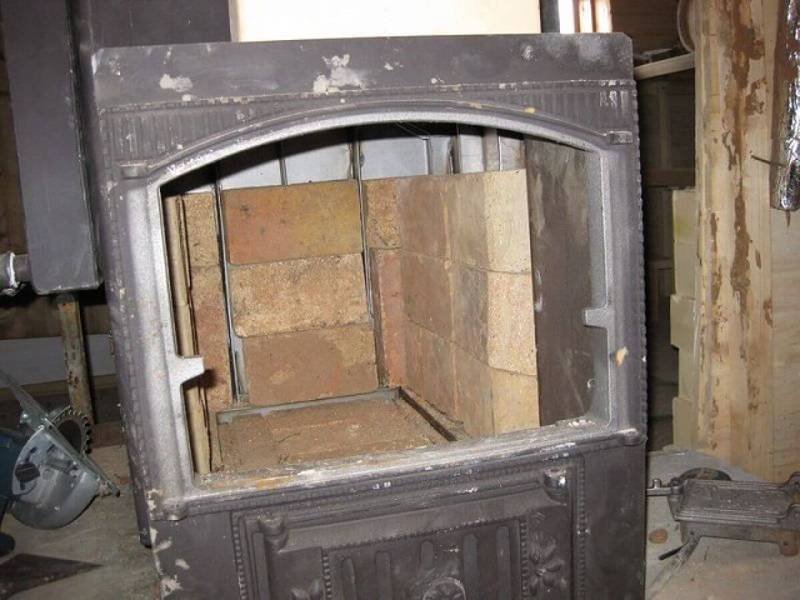

Футеровка топки металлической печи

Линейное расширение металла и шамота несравнимо с аналогичными параметрами кирпичей разного вида, поэтому при футеровках стальных топок вопрос о зазорах даже не возникает. Тепловые зазоры между стальным листом топки и шамотом заполняют асбестом, но предпочтительны каолиновые или базальтовые ваты или маты.

Футеровка металлических отопительных печей неизбежно снижает эффективность обогрева, поскольку часть тепла от сгорания топлива пойдет не на прогрев стенок, а в дымоход. Поэтому при наличии внутренней футеровки топок наружную облицовку стальной печки керамическим кирпичом делать совершенно излишне — высокая теплоемкость и низкая теплопроводность керамики сильно снизит теплоотдачу от печи.

Начинают облицовывать металлическую топку со дна к верху, так же как кирпичную – выкладывают дно, по настилу из, к примеру, базальтового картона не тоньше 1 см. Фиксируют картон или листы другого жаростойкого материала огнеупорным клеем.

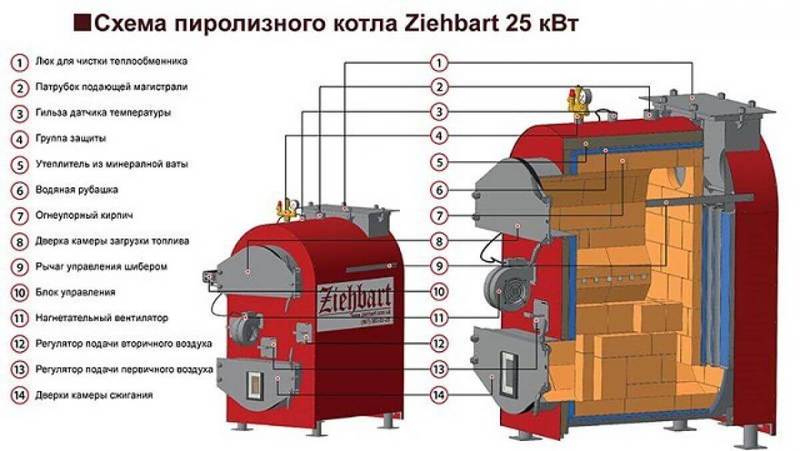

Отличия футеровки отопительных твердотопливных котлов

Особенности футеровки котлов состоят в учете специфики работы – котельный агрегат должен вырабатывать тепловую энергию и непрерывно передавать ее в теплообменный контур циркулирующему теплоносителю, а рассеивание тепла сквозь внешний корпус конструкциями котлов сокращается до минимума, поскольку в контексте котлов отдача тепла наружу – это теплопотери. Все это и определяет отличия футеровки различных котлов, в зависимости от их экранирования.

Основные три метода футеровки котлов

1. Редко применяются для бытовых котлов – тяжелые футеровки. Если котел имеет слабое экранирование, и нагревается при работе свыше 1200⁰С, то создаются риски, что стенки из листовой стали быстро прогорят. Кроме того, обслуживать такое агрегат уже небезопасно, и возможны возгорания. При выполнении тяжелых футеровок шамотный кирпич кладут ложком двумя или даже тремя слоями. В итоге температуры наружных поверхностей котла понижается до 80⁰С.
2. Однослойная шамотная футеровка считается облегченной. При этом снаружи поверхность котлов дополнительно облицовывают негорючим материалом из расчета конкретных температур, до которых нагревается агрегат, а сверху возможна еще и обшивка листовой сталью.
3. Внешняя футеровка из огнеупорных составов – клея, вязких обмазок или паст для того, чтоб термоизолировать трубы сверху. Применяется этот простой способ футеровки на участках, по которым трудно или невозможно применять другие утеплители по причине сильного нагрева. Наносят обмазочную футеровку кистями за два, реже три или четыре раза, прокладывая армирующую стекловолоконную сетку. Стальные сетки не применяют, поскольку при нагреве они дают слишком сильное линейное расширение. Сетка обеспечивает защиту от возможного сквозного механического повреждения футеровочного слоя. Такая утолщенная многослойная футеровка предотвращает теплопотери сквозь трубы.

Особенности футеровки топок лепных глиняных печек

Лепная глинобитная печь сейчас в большой моде, и разнообразие таких печей и по дизайнам, и по конструкциям и по габаритам все растет, несмотря на огромный ассортимент чугунных и стальных печей и всех нужных стройматериалов для возведения печек кирпичных. Лепные печи особенные – они очень древние, проверенны временем и высоко функциональные, и отапливают, и «лечат», и создают эксклюзивный шик. Причудливая лепная печь с лежанками сейчас безусловный мощный тренд. Топка лепной глинобитной печи тоже нуждается в защите – футеровке.

Для лепных печей специалисты рекомендуют в качестве футеровок применять шамот. Небольшое исключение – если печка сложена из растворной смеси с каменным армированием (довольно сложная технология на грани искусства), то возможно ограничиться обмазочной футеровкой огнеупорным клеем или пастами. Применяют те же составы, что и для топок печей и труб котлов – муллитовую или корундовую смесь, специальные расширяющиеся глиноземистые цементы, шамотные растворные смеси или мергели, а также клеевые алюмосиликатные составы.

Футеровка пастами и вязкими клеевыми составами несложна и не требует высокой квалификации, а лишь аккуратности и внимания. Когда огнеупорная обмазка застывает, она образует монолитную защитную оболочку и не даст растрескаться основным глиняным стенкам топки при сильном нагреве.

Футеровка, ремонт и восстановление топочных камер печей

Все печи перед тем, как начать новый сезон эксплуатации после летних месяцев, подлежат ревизиям проверкам. В период летнего простоя возможны воздействия, результаты которых заметны не сразу, но приведут при начале топки к трещинам и сколам. Эти явления не только снижают эффективность теплоотдачи от печки, но и могут стать очень опасны – это риски появления угарного газа в жилой зоне. Угарный газ, или окись углерода, газ без вкуса, цвета и запах, крайне опасный для здоровья и жизни – эта информация тривиальна и знакома всем. Ревизии печи после простоя проводят по внешним кирпичным (облицованным, оштукатуренным, изразцовым и др.) Слоям, а также в обязательном порядке и по внутренним поверхностям имеющейся футеровки. Все трещинки и повреждения тщательно заделываются.

Футеровка ремонтируется огнеупорными обмазками – мастикой, клеем, раствором. Наружные поверхности достаточно восстановить жаростойким материалом. Топить печь после ремонтных работ следует не раньше, чем полностью высохнет и схватится огнеупорный и жаростойкий материал, причем только естественной сушкой. Деформации по участкам заделок возникают, если печь начинают топить сразу после ремонта.

Самостоятельная футеровка печи и котла возможна, но требует знаний и некоторого опыта, поэтому зачастую по этим вопросам обращаются к профессионалам. Ведь мало просто провести работы, нужно еще и рассчитать необходимую толщину футеровки и правильно подобрать материал из немалого ассортимента материалов. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Описание процесса и предназначение футеровки

Футеровка — это защита от прогорания внутреннего объема печи, производится шамотным кирпичом

Футеровкой называют облицовку внутренних стенок камер в печках, которые постоянно контактируют с пламенем. Она необходима для печных агрегатов из кирпича, который начинает обгорать и крошиться по причине потери влаги, а также для металлических печек и котлов твердотопливного типа. Перегородки топок из стали и других металлов больше подвержены прогоранию, из-за этого многие производители дополняют их шамотными либо каолиновыми экранами.

Футерование нужно не только для бытовых приборов отопления, эта технология также используется и для больших плавильных аппаратов в металлургической сфере, ковшей, паровых котлов и прочей техники.

Футеровка топки печи шамотным кирпичом или другим материалом помогает защитить стены от механических, химических, термических или физических повреждений. Дополнительное покрытие помогает снизить тепловые потери, но для этого нужно точно рассчитать толщину слоя, в противном случае стенки будут прогреваться не полностью. Слишком плотные слои футеровки снижают КПД печи, поскольку потоки тепла в такой ситуации будут выходить на улицу через дымоотвод, а не оставаться внутри помещения.

Нужно ли замачивать шамотный кирпич перед кладкой?

Даже у опытных печников нет однозначного ответа на этот вопрос. Однако, изучив физические свойства шамота, можно убедиться, что в некоторых случаях, перед тем, как сделать футеровку печи, увлажнять кладочный материал просто необходимо:

1. когда кладка ведётся бывшим в употреблении кирпичом. Во время предыдущего использования поры материала забились частицами пыли и кладочной смеси, и чтобы открыть капилляры в его структуре, кирпич замачивают. После того, как кирпич вынимают из ёмкости с водой, следует дождаться пока с него стечёт вся жидкость, а уже затем использовать для кладочных работ;
2. при возведении отопительного прибора в летний зной, а вот при повышенной влажности осенью или весной уже лучше кирпич не замачивать.
