Водостоки для крыши металлические монтаж своими руками

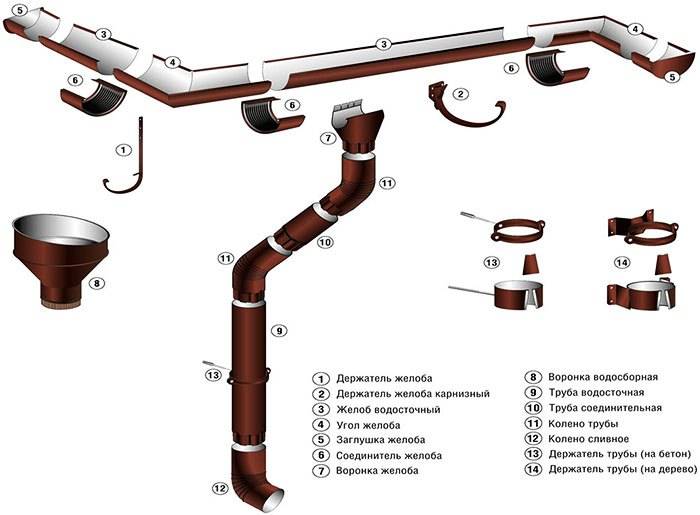

В их перечень входят:

  1. Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
  2. Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
  3. Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
  4. Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
  5. Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
  6. Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
  7. Труба водосточная. Предназначена для вертикального стока воды.
  8. Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
  9. Слив. Отводит воду из системы в почву.
  10. Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
  11. Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
  12. Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
  13. Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
  14. Хомут крепежа трубы к фасаду здания.
  15. Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
  16. Поворотный отлив карнизного свеса для пристенного крепежа.

Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.

Технологии устройства водостока

Если обратиться к существующим технологиям сооружения металлических водоотводящих систем, актуальными к применению видятся два варианта:

  1. На основе круглых желобов и водопроводных труб.
  2. На основе прямоугольных желобов и водосточных труб.

Есть, конечно, также иная (эксклюзивная) техника исполнения, к примеру, на основе древесины, но таковая встречается редко и не находит широкого применения.

Независимо от технологии устройства водостоков, всегда выполняется расчёт системы с учётом площади кровли. По расчётным данным подбираются пропускная способность желобов, воронок, водосточных труб.

Исходя из параметров пропускной способности, определяются диаметры, проходные отверстия, габаритные размеры фасонных деталей:

  • угловых переходов;
  • насадных муфт;
  • сборных воронок;
  • обходных отводов;
  • соединителей;
  • сливных патрубков.

При условии полностью самостоятельной сборки мастеру придётся своими руками изготовить все фасонные детали рабочего комплекта. Но если нет навыков жестянщика и желаний производства, весь отмеченный набор деталей можно попросту купить. Естественно, в этом случае полная самостоятельность изготовления системы уже видится сомнительной.

Монтируем желоба

Следующий пункт инструкции по монтажу металлического водостока – установка желобов. Начинайте с самого нижнего по уровню (того, что с воронкой). Устанавливайте их друг за другом с небольшим нахлёстом 2-3 см. Фиксируйте держателями – для этого на них есть специальный лепесток, который загибается внутрь жёлоба.

Между собой, а также с угловыми элементами, желоба скрепляем с помощью соединителя с резиновым уплотнением. Короткий фланец соединителя цепляем за внутренний край жёлоба и прижимаем к нему деталь. Передний крючок надеваем на внешний край жёлоба и закрываем замок.

Торцы желобов, если они не соединяются в замкнутый периметр, закройте заглушками. Это можно сделать с помощью обычной киянки, без дополнительного крепежа.

Важно: Для дополнительной изоляции все соединения промазывайте кровельным герметиком. Обратите внимание: не силиконовым, а именно кровельным – на каучуковой или битумной основе.

Что входит в состав

Монтаж металлического водостока на крышу своими руками трудно будет выполнить, если не знать все элементы, которые входят в систему. Только разобравшись в этом вопросе можно понять, как работает вся конструкция, а значит, и определиться с ее сборкой. В состав металлической или любой другой водосточной системы входят следующие основные компоненты:

  1. Желоб. Этот элемент представляет собой канал, который и будет собирать воду, стекающую с кровли. Желоб имеет полукруглую или угловатую незамкнутую форму, которая подбирается в соответствии с дизайном крыши. Сечение должно быть рассчитано так, чтобы справиться с нагрузками.
  2. Водосточные трубы. По ним дождевая или талая вода стекает с крыши вниз. Их сечение также следует предварительно рассчитать.
  3. Воронки, заглушки, элементы крепления и так далее. Таких дополнительных элементов может быть много. Например, желательно использовать специальные решетки, которые будут предотвращать попадание мусора в металлический водосток. Это особенно актуально, если дом расположен в непосредственной близости от деревьев. Именно опавшие листья, попадающие с крыши в водосток, являются «главными» по возникновению заторов.
Читать еще:  Как покрыть крышу шифером своими руками

Вся система работает следующим образом. Вода по скатам кровли попадает в желоба. Далее, через воронки она попадает в водосточные трубы, по которым попадает в водоотливы или в емкость для сбора влаги. Все элементы крепятся к крыше или к стенам с помощью кронштейнов или других приспособлений. Заглушки устанавливаются на торцах желобов.

Комплектация водосливов

Монтаж отливов для крыши начинается с инвентаризации, тем более, что комплектующих много. Состоит она из:

  1. Кронштейн. По сути — обычный держатель для желоба. Чаще всего это — изогнутые перфорированные полосы, которые крепятся к стропилам или обрешетке. В продаже есть металлические и пластиковые. Лучше брать первые, так как они прочнее и выдерживают сильные ветра. А если отлив слишком длинный, он будет постоянно вибрировать.
  2. Желоб. Направляющая для воды, которая держится на кронштейне. По форме бывают круглыми и квадратными. Если регион снежный, подойдут желоба со снегозадерживателями. Также есть поворотный желоб. Это колено, которое поворачивает воду на 90 градусов. Кстати, в месте соединения прочность куда меньше, чем в остальных. Поэтому кронштейны должны находиться не дальше, чем в 15 сантиметрах от поворота.
  3. Воронка. Через нее вода сливается, либо на уровень ниже, либо в почву.
  4. Колено. Предназначены для слива воды в роструб или же соединения нескольких отводов в одну точку.
  5. Хомуты. Они необходимы, чтобы держать трубопровод и крепить его к стене.
  6. Водопроводные трубы. Предназначены для слива воды в почву.


Технология установки водостоков

Водосточная конструкция включает в себя стандартный набор деталей, стыкуемых между собой посредством комплектующих соединителей и отводов.

  • горизонтальных собирающих желобов – устанавливаются под скатом крыши под уклон к следующему элементу или водозаборной воронке не менее 2° для естественного движения воды;
  • воронки – является окончанием желоба, передает инерцию движения воды по вертикали;
  • вертикальных труб или стояков.

Эти составляющие являются основными и обязательными. Дополнительная комплектация углов, поворотов, колен и отводов индивидуальна.

Формы конструкций

Проще всего сделать водосточный желоб своими руками из окрашенных или оцинкованных металлических листов. Можно придать ему прямоугольную или полукруглую форму.

Чаще всего устанавливают водостоки круглой формы

Сделать полукруглую форму можно с помощью инструмента для вальцевания, разрезав кусок оцинкованной трубы. Сначала следует раскроить металлический лист нужных размеров. Для придания достаточной жесткости и прочности конструкции его края следует загнуть и соединить планками.

Подобным образом можно сделать трубы круглой формы своими руками. По краям лист следует загнуть (сделать фальцы). После чего соединить, а затем загнуть киянкой. Трубу прямоугольной формы можно сделать с применением гибочного станка или простого рельса. Красиво выглядят элементы водосточной системы, сделанные профессионально. Их можно приобрести и смонтировать систему водовода своими руками.

Читать еще:  Все об элементах водосточной системы, правилах выбора и расчет количества

Полученные желоба с незначительным уклоном монтируются по периметру крыши и закрепляются. В местах сочленения желобов применяются вырезанные из стального листа соединители.

Греющий кабель в водосточной системе

В периоды межсезонья системы водостока подвергаются риску вследствие образования наледи. Она ухудшает работу водостоков и может полностью ее блокировать или разрушить водостоки своим весом. Подобные ситуации предупреждаются установкой греющего кабеля.

Конструкция системы обогрева

Греющий кабель представляет собой проводник, преобразовывающий электрическую энергию в тепловую. Нагревая элементы водосточной системы, он предотвращает некоторые явления:

  • образование наледи;
  • появление сосулек;
  • пробки в водостоке;
  • разрыв труб и повреждение фасадов;
  • желоб может деформироваться или обрушиться под тяжестью снега или воды.

Для препятствия обледенению используются два типа кабелей:

  • резистивный: часто используемый, отличатся одинаковой степенью нагрева на всех своих участках.
  • саморегулирующийся: обладающий большими возможностями, чем предыдущий вариант. Он в состоянии регулировать мощность, которую потребляет, и степень нагревания. Важно, что его участки работаю независимо, выбирая градус нагрева каждый для себя. Идеальный вариант, когда кабель проходит в зонах с разной температурой. Просто монтируется, экономно расходует электроэнергию, долговечный в использовании.

Современная система электрообогрева базируется на двух основных составляющих: греющем кабеле и безопасной автоматике. Обогрев необходим таким компонентам водостока:

  • желобам;
  • стыкам разных участков крыши;
  • карнизам;
  • трубам, воронкам;
  • лоткам и водосборникам.

Монтаж системы обогрева

В процессе монтажа важно, чтобы системы обогрева монтировались одновременно для крыши и водостока – это обеспечивает более эффективную прокладку кабеля. В систему входят секции кабеля, терморегуляторы, датчики, пульт дистанционного управления.

Греющий кабель должен находиться в местах протекания воды. Водосточная система не позволяет формирование дополнительных отверстий, поэтому для фиксирования кабеля требуются дополнительные крепления. Необходимо следить, чтобы отток воды проходил на каждом участке системы.

Система водостока очень важна в функционировании вашего дома. Поэтому необходимо правильно подобрать все составляющие в соответствии с параметрами кровли и провести монтаж строго по инструкции, если вы будете делать это сами. Не забывайте о регулярной чистке водостоков от пыли и прочего мусора, которые затрудняют их эффективную работу.

Правильная система водостоков защитит ваше жилье от влаги и плесени и сэкономит затраты на ремонтные работы.

Основные части водосточной системы

Один из главных элементов водосточной системы – желоб, который размещается под свесом кровли таким образом, чтобы стекающая с крыши вода попадала в него. Желоба подвешиваются вдоль всех скатов крыши на специальных креплениях в виде кронштейнов. Водосточная система может иметь внешние и внутренние углы, назначение которых заключается в герметичном соединение двух желобов друг с другом. Для вывода воды в желобах предусмотрены воронки, к которым прикреплены водосточные трубы. Трубы, в свою очередь, крепятся к стенам дома специальными хомутами.

Эти части являются основой для всей системы. Имея под рукой план строения, Вы без труда определите нужное количество всех элементов.

Принципы размещения элементов

Рассчитывают и проектируют сток воды с крыши индивидуально, исходя из площади скатов и среднему количеству осадков, выпадающих в данной климатической зоне. Правильно сделать проект и разместить элементы можно, следуя следующим правилам:

  • Водосточные желоба монтируют по всему периметру здания за исключением крыльца. Чтобы вычислить, сколько деталей потребуется, нужно измерить периметр дома, разделить на длину одного элемента и округлить до целого числа в большую сторону.
  • Желоб монтируют под углом. Чтобы вода самотеком перемещалась по нему в сторону водосточной воронки, ему задают уклон 3-5%.
  • На углах здания размещают поворотные элементы, разворачивающие водосток на 90 градусов. Для прямоугольного сооружения требуется 4 таких детали. Если дом имеет сложную конфигурацию, то для монтажа нужны еще внутренние углы.
  • Необходимое количество воронок для приема вода рассчитывают, исходя из того, что она собирает жидкость с 10 погонных метра желоба. То есть, если длина превышает 10 метров, то для сбора вод со скатов крыши правильно устанавливать 2 воронки. По строительным нормам максимальное расстояние между двумя точками сбора – 20 метров.
  • Простейшее устройство водостока предусматривает размещение воронок для сбора воды в первую очередь поблизости от углов здания. Чтобы определить, сколько потребуется вертикальных труб, нужно просто посчитать количество воронок, так как для каждой из них требуется собственный слив.
  • Сливную трубу закрепляют на стену специальным кронштейном с круглым держателем соответствующего диаметра. На каждый метр трубы нужен 1 кронштейн. Чтобы сделать расчет необходимого количества крючков для фиксации желоба, следует разделить периметр дома на шаг между ними, который составляет 50-60 см.
Читать еще:  Описание дефектов кровли и причины их появления

Важно! Главное условие эффективного стока воды – уклон 2-5 градусов в сторону воронки. Опытные мастера утверждают, что достаточно заложить разницу в высоте 0,5 см на каждый метр протяженности желоба.

Водосточку можно сделать своими силами, если есть минимальные навыки.

Желобы

С двух сторон трубы нужно установить заглушки. Дабы упрочить конструкцию, заглушки скрепляются с трубой саморезами. Полученная конструкция разрезается от одного края до другого по расчерченной прямой линии с помощью болгарки. Края срезов аккуратно выравниваются и шлифуются. Таким образом, из одной трубы получается два желоба. Их соединяют между собой с помощью саморезов.

Кронштейны

Изготовление кронштейнов происходит из гнущихся железных полос двухмиллиметровой толщины. С помощью этих кронштейнов водосливная труба крепится между двумя рядом расположенными крышами мастерской и бани под небольшим уклоном в сторону водослива.

Узел стыковки

Отводы применяются для создания узла соединения желоба с водосливом. Таким же образом сначала насаживают отводы на трубу, собирая и сцепляя между собой. Затем посередине расчерчивают линию и распиливают по ней конструкцию на две равные части. На краях можно оставить заглушки целыми для жесткости конструкций. Получается деталь для стыковки желоба с водосливом.

Слив в землю

Вода с водостоков должна стекать в предварительно вырытую ливневую яму, в которую вставляется перевернутая вверх дном бочка. Труба заходит с помощью колена в вырезанное окошко сверху этой бочки. После завершения монтажа система проверяется на работоспособность: с крыши выливается вода, которая должна пройти по желобу и водосливу, а затем дойти до бочки, чтобы уйти в землю.

Важно! Конструкция без надлежащих защитных водостоков может привести к наводнению в здании. Для предупреждения необходимо своевременно проверять и очищать водостоки.

Сливы крыши бывают разных форм, размеров и будут варьироваться на крыше и здании, где они будут установлены. Когда водостоки крыши спроектированы и установлены должным образом, они все равно потребуют регулярного технического обслуживания, чтобы хорошо выполнять работу. Перед тем, как решить, какую утечку для крыши использовать, рассмотрите размер крыши, место слива, скорость потока, требования безопасности и количество осадков.
